焊缝符号标注内容丰富，它不仅有设计要求，而且也包含了工艺要求。如焊件下料、坡口制备、焊接件端面间隙、焊接方法、焊缝外形、检验及试验等工艺信息。

焊缝有两种表示方法，即符号法和图示法。以简化和统一图样上的焊缝画法，均采用以焊缝符号标注法为主，在必要时允许辅以图示法。

焊缝符号标注中有许多要素，其中焊缝基本符号和指引线构成了焊缝的基本要素。除焊缝基本要素外，在必要时还应加注其他辅助要素，如辅助符号、补充符号、焊缝尺寸及焊接工艺等内容。

尧创CAD中的焊接符号标注不仅按有关标准规定表示焊缝，还能将标注出的各种焊接形式保存为焊接样式，供日后使用。

下面介绍一下尧创CAD中的焊接符号标注功能。

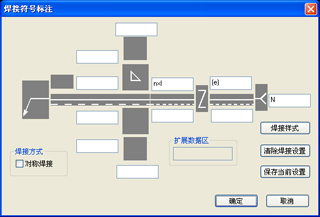

点击焊接符号标注对话框中的“ ”区域选择焊缝代号；“ ”区域是焊缝尺寸符号及数据的标注。

 “焊接方式”是用来选择是否对称焊接；

“扩展数据区”是当焊缝代号为V形、Y形时的数据输入；

当设置好焊接标注后，点击“保存当前设置”按钮，可将当前焊接标注保存到指定的样式中，必要时，通过点击“焊接样式”按钮，在样式选择框中，双击指定的样式即可调出焊接标注样式，减少了标注的设置过程，从而提高了工作效率。
